O bico sprinkler é o componente responsável pela descarga de água no sistema de chuveiros automáticos. Ele é instalado na rede hidráulica de incêndio e possui um mecanismo que se rompe ou libera a passagem de água quando a temperatura atinge o limite definido.
Dentro desse conjunto, a ampola do sprinkler tem papel fundamental. Ela funciona como elemento sensível ao calor, mantendo o bico fechado em condições normais e liberando a água em caso de incêndio.
O que é bico sprinkler?
O bico sprinkler é o ponto de atuação do sistema. Ele fica conectado à tubulação e é composto, em geral, por corpo metálico, rosca de conexão, elemento termossensível, vedação, defletor e orifício de descarga. Quando acionado, o bico libera água em padrão de distribuição projetado para cobrir determinada área. Veja como funciona o sprinkler de incêndio.

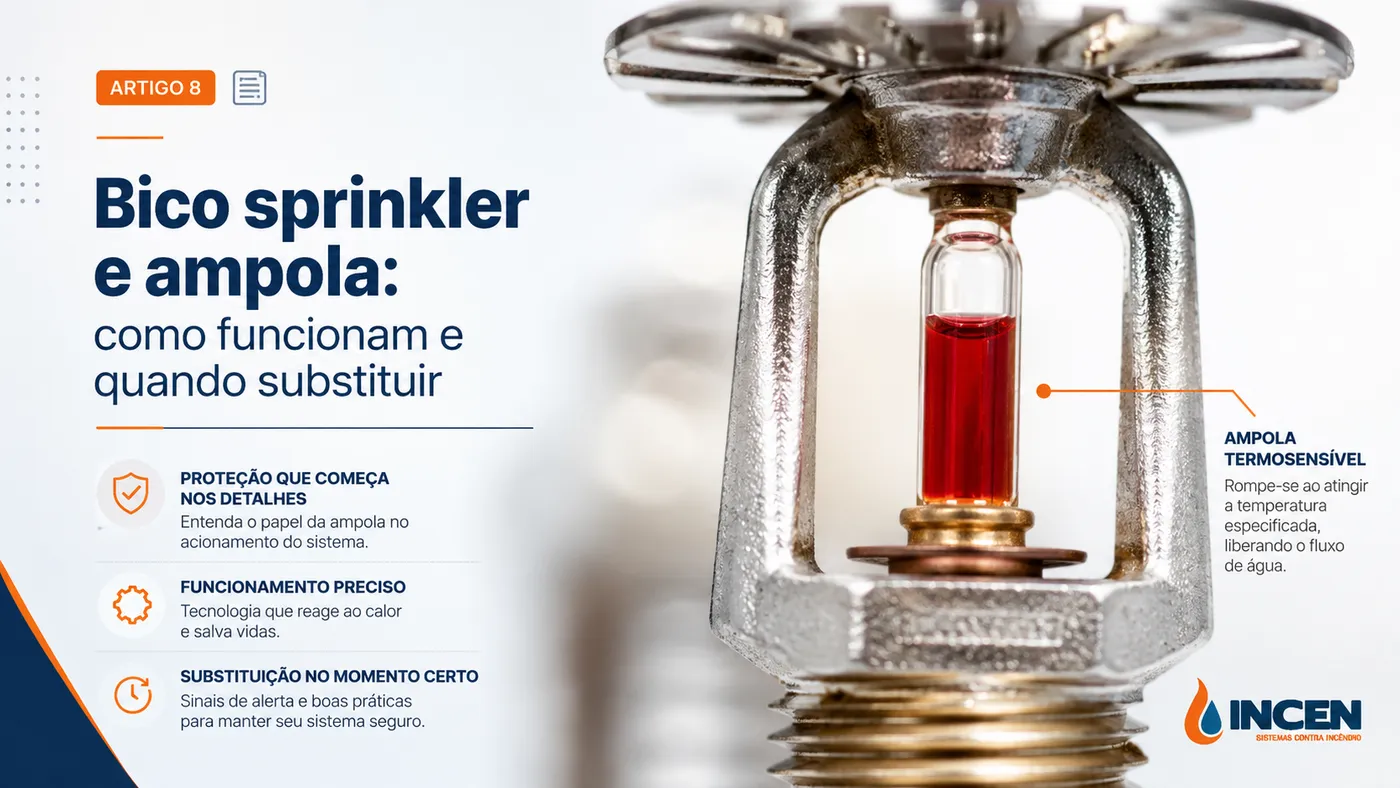

O que é ampola sprinkler?
A ampola é uma pequena cápsula de vidro preenchida com líquido especial. Esse líquido se expande com o calor. Quando a temperatura atinge o valor de acionamento, a ampola se rompe e permite a abertura do bico. Cada ampola possui uma temperatura de operação, geralmente identificada por cor, conforme o fabricante e a norma aplicável.
Como o bico sprinkler funciona?
Em situação normal, o bico permanece fechado. A água está presente na rede, mas a vedação impede sua saída. Quando ocorre um incêndio, o calor sobe até o teto. Ao atingir o sprinkler, a ampola ou fusível reage à temperatura. Com o rompimento do elemento sensível, a vedação é liberada e a água passa pelo orifício do bico, atingindo o defletor e sendo distribuída sobre a área protegida.
O bico sprinkler detecta fumaça?
Não. O bico sprinkler não é detector de fumaça — ele atua por temperatura. Quem detecta fumaça é o sistema de detecção e alarme, quando existente. Já o sprinkler é ativado pelo calor do incêndio. Por isso, ele não dispara apenas pela presença de fumaça, poeira, vapor leve ou cheiro de queimado.
Quando substituir o bico sprinkler?
A substituição pode ser necessária quando houver: bico danificado, ampola trincada ou rompida, corrosão, pintura indevida no componente, vazamento, impacto mecânico, obstrução, modelo incompatível com o projeto, temperatura inadequada, alteração de layout ou manutenção após acionamento. Após um bico atuar em incêndio ou teste indevido, ele deve ser substituído por componente compatível, conforme orientação técnica e do fabricante.
Pode pintar ou tampar o sprinkler?
Não é recomendado pintar o bico sprinkler. Tinta sobre ampola, corpo ou defletor pode prejudicar a sensibilidade térmica, alterar a distribuição da água e comprometer o funcionamento. O sprinkler também não pode ficar obstruído por forro, luminária, placa, estoque, duto, viga, prateleira ou qualquer elemento que atrapalhe a descarga de água. A IT 18 do CBMMG estabelece, por exemplo, exigências de afastamento livre entre o defletor do chuveiro e o topo do estoque em edificações com mercadorias.
Como comprar o bico correto?
Antes de comprar um bico sprinkler, é necessário verificar: tipo do sprinkler, fator K, temperatura de acionamento, posição de instalação, rosca, acabamento, certificação, compatibilidade com o projeto, fabricante e risco protegido. A IT 18 prevê que os componentes do sistema possuam selo de homologação dos laboratórios responsáveis, citando ABNT, FM, UL, ULC e LPC.
Conclusão
O bico sprinkler e a ampola são componentes pequenos, mas essenciais para o funcionamento do sistema de chuveiros automáticos. Qualquer dano, obstrução, pintura ou substituição incorreta pode comprometer a proteção da edificação.
A Incen realiza avaliação, instalação, manutenção e substituição de componentes em sistemas de sprinklers, sempre considerando projeto técnico, normas aplicáveis e exigências para AVCB.
Perguntas frequentes
Bico sprinkler dispara com fumaça?
Não. O acionamento ocorre por temperatura, não por fumaça.
Posso trocar somente a ampola do sprinkler?
Normalmente não. A substituição deve ser feita pelo conjunto adequado, conforme fabricante e projeto.
Sprinkler pintado precisa ser trocado?
Em muitos casos, sim. A pintura pode prejudicar o funcionamento e deve ser avaliada tecnicamente.
