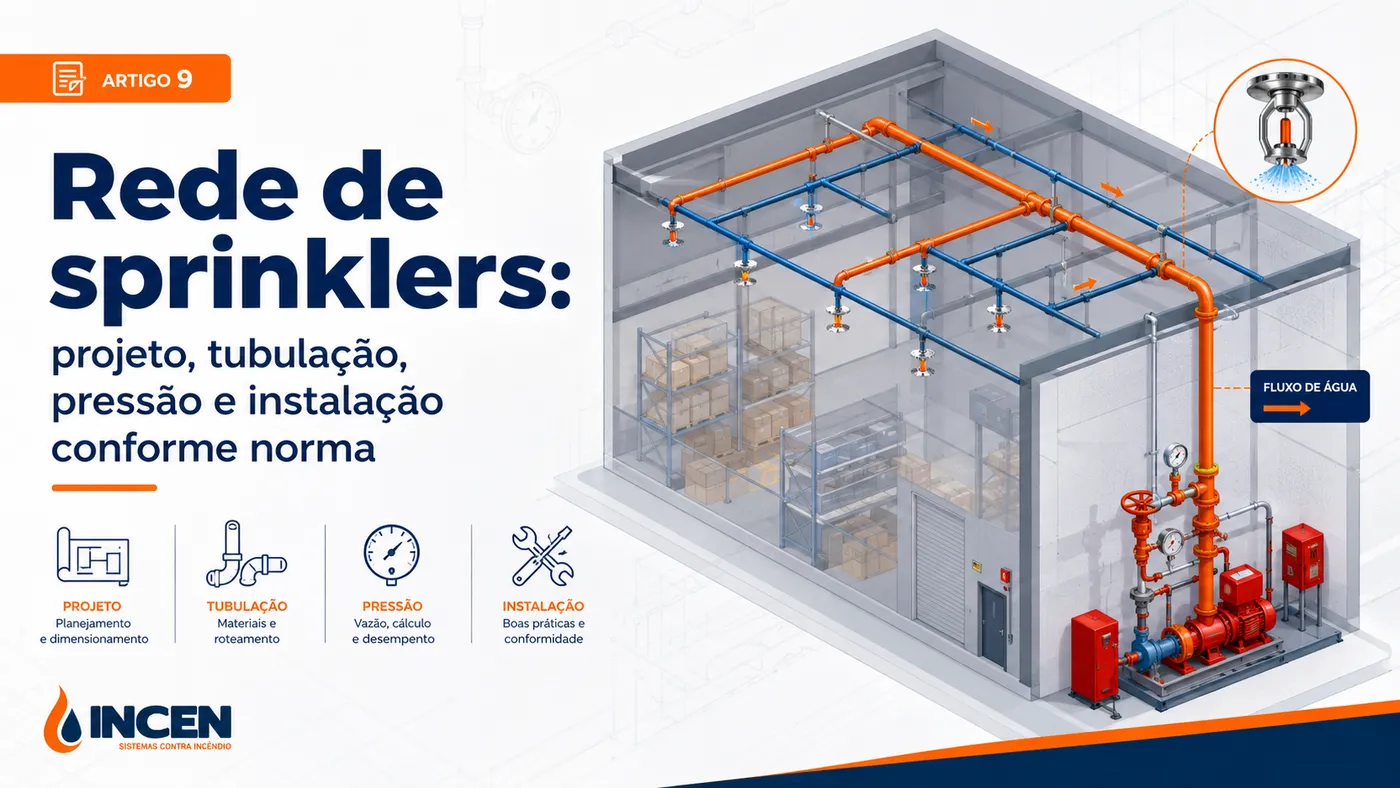

A rede de sprinklers é o conjunto de tubulações, válvulas, bombas, reservatório, conexões e bicos que compõem o sistema de chuveiros automáticos de incêndio. Ela precisa ser dimensionada corretamente para garantir vazão e pressão suficientes nos pontos mais desfavoráveis da instalação.
Esse sistema é uma solução técnica de alta responsabilidade. Por isso, não deve ser tratado como uma simples rede hidráulica comum.
O que é uma rede de sprinklers?
A rede de sprinklers é uma infraestrutura hidráulica exclusiva ou integrada ao sistema de incêndio, projetada para alimentar os chuveiros automáticos. Ela pode incluir: reservatório de incêndio, bomba de incêndio, barrilete, colunas, tubulações principais, ramais, conexões, válvulas de governo e alarme, chaves de fluxo, drenos, hidrante de recalque e bicos sprinklers. Cada componente tem função específica no desempenho do sistema.
Como funciona o sistema de sprinklers?
Em uma rede pressurizada, os bicos permanecem fechados até que o calor do incêndio acione um ou mais sprinklers. Quando isso acontece, a água escoa pela tubulação e é descarregada na área afetada. Ao mesmo tempo, dependendo do projeto, válvulas, chaves de fluxo ou dispositivos de alarme podem indicar o funcionamento do sistema. A IT 18 do CBMMG prevê que o alarme hidráulico pode ser substituído por alarme elétrico interligado ao sistema de alarme principal.
Por que o cálculo hidráulico é importante?
O cálculo hidráulico define se a rede terá capacidade de atender ao risco da edificação. Ele considera: área de operação, densidade de descarga, quantidade de bicos em funcionamento, vazão necessária, pressão mínima, perdas de carga, diâmetros de tubulação, comprimento dos trechos, conexões, desníveis e bomba/reserva técnica. Sem esse cálculo, não é possível garantir que a água chegará com pressão e vazão adequadas aos pontos mais críticos.
Tubulação da rede de sprinklers
A tubulação deve ser compatível com sistemas de combate a incêndio. Pode envolver soluções soldadas, rosqueadas, flangeadas ou ranhuradas, conforme projeto, diâmetro, material e aplicação. A escolha do tipo de tubo e conexão depende de pressão de trabalho, diâmetro necessário, ambiente de instalação, manutenção futura, velocidade de montagem, risco de corrosão, exigência normativa e compatibilidade com bomba e válvulas.
Pressão, vazão e válvula de governo
A pressão e a vazão são fatores essenciais. Um sistema com pressão insuficiente pode não lançar água na quantidade necessária; já uma pressão excessiva pode exigir válvulas redutoras. A válvula de governo e alarme controla o fluxo, permite supervisão e pode acionar sinalização quando há passagem de água. O hidrante de recalque permite que o Corpo de Bombeiros alimente o sistema em uma emergência — a IT 18 determina duas entradas de água de 63 mm com adaptadores de engate rápido.
Projeto executivo e erros comuns
O projeto executivo deve apresentar a solução completa: traçado de tubulações, posição dos bicos, detalhes de válvulas, bomba, reservatório, cálculo hidráulico, simbologia e demais informações. Entre os erros mais comuns estão: instalar bicos sem cálculo hidráulico, alterar layout sem atualizar o projeto, usar tubulação subdimensionada, ignorar perda de carga, instalar conexões inadequadas, deixar áreas sem cobertura, obstruir bicos com estoque ou forro, usar componentes sem certificação e não compatibilizar sprinkler com hidrantes.
Conclusão
A rede de sprinklers é um sistema técnico, normativo e essencial para proteção contra incêndio em edificações de maior risco. Seu desempenho depende de projeto adequado, cálculo hidráulico, materiais certificados, instalação correta e manutenção periódica.
A Incen desenvolve projetos e instalações de redes de sprinklers para indústrias, comércios, galpões, depósitos, edifícios corporativos e empresas que precisam de regularização junto ao Corpo de Bombeiros.
Perguntas frequentes
Rede de sprinklers é igual rede hidráulica comum?
Não. Ela possui critérios específicos de pressão, vazão, materiais, válvulas e normas de incêndio.
É obrigatório fazer cálculo hidráulico?
Sim. O dimensionamento correto depende de cálculo técnico feito por profissional habilitado.
A rede de sprinklers pode ser ligada junto com hidrantes?
Pode haver sistemas conjugados, mas é necessário garantir vazões, pressões e reservas conforme as exigências técnicas.
